Heftrucks voor de staalindustrie

Typische lasten en handelingen in staal en metaal

In staal- en metaalbedrijven verplaatst de heftruck coils, platen, buizen, kokers, profielen en bundels, maar ook matrijzen, gietstukken en machineonderdelen. Typische handelingen zijn vrachtwagens lossen en laden, lasten wegzetten in de opslag, zaag-, knip- en kantbanken bevoorraden en materiaal tussen hal en buitenterrein verplaatsen.

Staal is zwaar op een klein oppervlak, of juist lang. Daardoor weegt het lastzwaartepunt hier zwaarder dan in veel andere sectoren. Het lastzwaartepunt is de afstand van de vorkrug tot het zwaartepunt van de last; bij een gelijkmatig verdeelde last ligt het halverwege de diepte waarmee de last op de vorken ligt. Hangt een coil aan een doorn of ligt een pakket diep op de vorken, dan schuift het zwaartepunt naar voren en daalt de toegelaten last.

De masttabel van de 120B-X maakt dat concreet: 12.000 kg bij 600 mm lastzwaartepunt en 9.200 kg bij 1.200 mm. Met geïntegreerde zijverschuiver en vorkversteller is dat 11.200 en 8.700 kg (tweetraps mast tot 5.005 mm). Hoe u de restcapaciteit voor uw eigen last bepaalt, leest u in restcapaciteit berekenen.

Aandrijving, capaciteit, mast en banden

Op deze pagina staan zes modellen van 7 tot 16 ton. De tabel geeft de typebladwaarden bij 600 mm lastzwaartepunt.

Diesel of li-ion

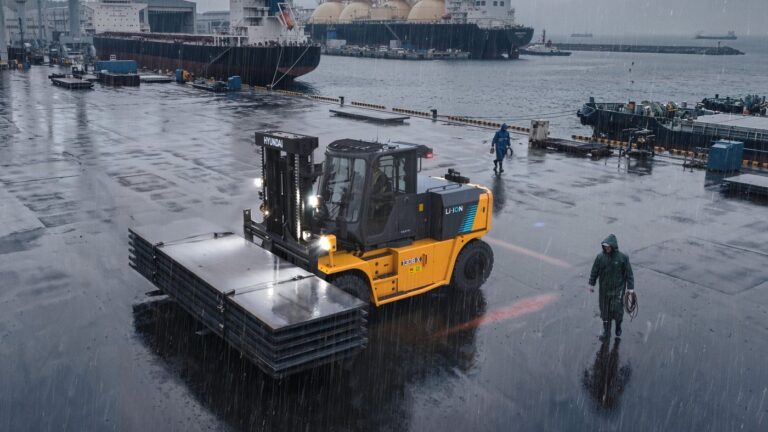

De 100B-X en 120B-X werken met een li-ion-accu (LFP) van 618 volt. Volgens Hyundai delen ze chassis, vooras, mast en cabine met de diesels, zijn ze getest voor binnen en buiten en hebben de belangrijkste componenten beschermingsklasse IP67. Hyundai noemt ongeveer 2 uur laden en tot 12 uur werk, gemeten met de 166 kWh-accu van de 130B-X en een 120 kW-lader; laders van 20, 40 en 120 kW vragen een 400 V-aansluiting.

De diesels hebben Stage V-motoren van HMC (70D- en 80D-9V) en Cummins (120D- en 160D-9V). Ze hoeven niet te laden, wat past bij lange diensten buiten.

Mast

Bij de 120D-9V blijft de volle 12.000 kg beschikbaar tot 5.005 mm hefhoogte (tweetraps mast); op 7.005 mm is dat 10.860 kg. De 160D-9V heft zijn 16.000 kg met een tweetraps mast tot 6.010 mm en 15.270 kg op 7.010 mm. De 80D-9V haalt op 6.040 mm nog 7.600 kg zonder en 7.500 kg met zijverschuiver.

Banden

Volgens de typebladen rijden alle zes modellen standaard op luchtbanden, met dubbele voorwielen. Massieve banden staan als optie in de uitrustingslijsten.

Aanbouwapparatuur voor coils, platen en profielen

• Coildoorn: voor coils, draadrollen en haspels die u door de kern opneemt. Zie coildoorn voor heftruck.
• Kraanarm: om lasten aan een haak te hijsen, zoals bundels of machineonderdelen. Zie kraanarm voor heftruck.
• Vorkversteller en zijverschuiver: onafhankelijk of gesynchroniseerd, voor lasten van wisselende breedte. Ze staan in de uitrustingslijsten van de Heavy Line-diesels en van de 100B-X en 120B-X.
• Langere vorken of verlengvorken: voor lange profielen en platen. De Heavy Line-diesels en de 100B-X en 120B-X zijn leverbaar met vorken van 1.200 tot 2.600 mm; zie ook verlengvorken.

Een aanbouwdeel met eigen hydrauliek vraagt extra functies. De Heavy Line-diesels hebben een ventielblok met 4 spoelen en leidingwerk voor de standaardmast; 5 spoelen zijn optioneel. Het oliedebiet voor aanbouwdelen is 110 l/min bij de 70D- en 80D-9V, 100 l/min bij de 120D- en 160D-9V en 170 l/min bij de 100B-X en 120B-X.

Een uitrustingsstuk dat de bediener zelf aan de heftruck koppelt om hem een andere of extra functie te geven, is volgens het Warenwetbesluit machines een verwisselbaar uitrustingsstuk en valt onder de definitie van machine. De fabrikant moet het leveren met een EG-verklaring van overeenstemming en CE-markering. Het Warenwetbesluit machines vervalt per 20 januari 2027; wat er dan verandert, leest u in ons artikel over de nieuwe Machineverordening.

Veiligheid en regels bij staalhandling

• Toegelaten last: op of bij de bedieningsplaats staat voor elke gebruikelijke configuratie de toegelaten bedrijfslast, en de heftruck wordt niet zwaarder belast (Arbobesluit art. 7.18). Met coildoorn, kraanarm of vorkversteller hoort daar dus een eigen waarde bij.
• Hangende lasten: werknemers houden zich niet op onder hangende lasten, en hangende lasten gaan niet over onbeschermde werkplekken waar gewoonlijk mensen zijn (art. 7.18).
• Deskundige bediening: hijs- en hefwerktuigen en heftrucks worden bediend door mensen met specifieke deskundigheid (art. 7.18 en 7.17c).
• Keuring: keur de heftruck zo vaak als nodig voor een goede staat en na uitzonderlijke gebeurtenissen, waaronder veranderingen aan het arbeidsmiddel (art. 7.4a). Zie heftruck keuring (VA-keur).
• Uitlaatgassen in de hal: een heftruck met verbrandingsmotor mag op de arbeidsplaats alleen rijden als er voldoende schone lucht is (art. 7.17c). Dieselmotoremissie is kankerverwekkend; volgens Arboportaal geldt sinds 1 juli 2020 een wettelijke grenswaarde van 10 microgram per kubieke meter (elementair koolstof) en bekijkt u eerst of een elektrische aandrijving mogelijk is.

Hyundai bouwt daarnaast hulpmiddelen in. Volgens de brochures hebben de Heavy Line-diesels een systeem dat rijden, heffen en kantelen blokkeert als de bestuurder de stoel verlaat (OPSS), een automatische parkeerrem, een instelbare maximumsnelheid en een weergave van de weghelling. Voor de 100B-X en 120B-X beschrijft de brochure een lastweegsysteem dat het gewicht van de geheven last toont en waarschuwt bij overbelasting; een voetgangersdetectiesysteem en Blue Spot- en rode-zoneverlichting zijn opties.

Welke Hyundai past bij welke situatie?

Checklist voor uw aanvraag

1. Gewicht, afmetingen en vorm van de zwaarste last; bij coils ook breedte en binnendiameter.
2. Hoe de last wordt opgenomen: op de vorken, aan een doorn of aan een haak.
3. Het gewenste aanbouwdeel en of het extra hydraulische functies nodig heeft.
4. Stapelhoogte en de doorrijhoogte van deuren en overkappingen.
5. Binnen of buiten, en de vloer: hal, laadkuil of buitenterrein.
6. Eigen gewicht plus last, voor de beoordeling van vloeren en laadkuilen.
7. Draaiuren en diensten, en of er een laadpunt met 400 V kan komen.
8. Looproutes en werkzones van voetgangers.

Stuur deze gegevens mee met uw aanvraag of bel 0168 467 467. U ontvangt binnen 24 uur een voorstel, voor kopen, leasen of huren.
