Heftrucks voor de houtindustrie

Typische lasten en handelingen in de houtindustrie

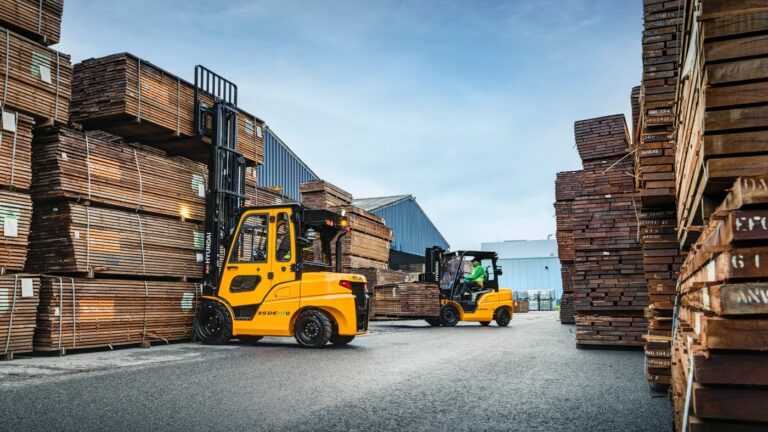

In zagerijen, houthandels en timmerfabrieken verplaatst de heftruck pakketten gezaagd hout, balken en latten, plaatmateriaal zoals multiplex, MDF en OSB, en deuren en kozijnen. Hij lost vrachtwagens, zet pakketten weg in de buitenopslag, bevoorraadt zaag- en schaaflijnen en laadt orders voor de expeditie.

Het gewicht van een pakket hangt af van houtsoort, afmetingen en vochtgehalte; reken daarom met het zwaarste pakket dat u echt verplaatst. Rijdt u lange pakketten dwars op de vorken, dan bepaalt de lengte de benodigde doorgangsbreedte en helpt een vorkversteller om de vorken ver uit elkaar te zetten.

Lastzwaartepunt bij hout

Het hefvermogen op het typeblad geldt bij een vast lastzwaartepunt: de afstand van de vorkrug tot het zwaartepunt van de last. Bij een gelijkmatig verdeelde last ligt dat halverwege de diepte waarmee de last op de vorken ligt. Een pakket van 1,2 meter diep komt zo uit op 600 mm, het lastzwaartepunt in de meeste typebladen op deze pagina. Ligt de last dieper, dan mag de heftruck minder heffen; hoe u dat uitrekent, leest u in restcapaciteit berekenen.

Aandrijving, capaciteit, mast en banden

* In de brochure heet de 5-tonner van de D-9VB-serie 50DN-9VB. Alle waarden: standaarduitvoering volgens de VDI 2198-typebladen.

80B-XL of 80B-X?

Beide hebben volgens het typeblad een wielbasis van 2.500 mm. Het verschil zit in het lastzwaartepunt: de 80B-XL is berekend op 8.000 kg bij 900 mm, de 80B-X op 8.000 kg bij 600 mm. De XL is daarvoor langer, breder en zwaarder (13.452 tegen 11.703 kg) en heeft een vorkenbord van klasse FEM V. Met een tweetraps mast heft de 80B-XL zijn 8.000 kg tot 4.525 mm; op 6.025 mm is dat 6.900 kg, steeds bij 900 mm lastzwaartepunt.

Diesel of li-ion

De D-9VB-diesels en de 70D-9V passen bij zwaar buitenwerk zonder laadmomenten. De li-ion 50B-X en 80B-XL zijn volgens Hyundai getest voor binnen en buiten en hebben IP67-componenten. Voor beide series noemt Hyundai tot 11 uur werk op één lading, gemeten bij de 45B-X en de 70B-X met een 93 kWh-accu, en ongeveer 2 uur laden met die accu en een 40 kW-lader.

Banden en bescherming tegen vuil

Bij de 45D-9VB en de 5-tonner horen volgens de uitrustingslijst dubbele luchtbanden tot de standaard; massieve en streepvrije banden zijn optioneel. De 80B-XL en 50B-X zijn leverbaar met lucht-, massieve of non-marking banden en met combinaties voor en achter. Voor de 60B-X tot en met 90B-X noemt Hyundai een verlengd spatbord dat opspattend vuil van de voorbanden weghoudt van de last, en mastdemping voor oneffen terrein.

Voor stoffige omgevingen beschrijft de D-9VB-brochure een afneembare radiateurafdekking om de radiateur te reinigen, zekeringhouders met IP65 en natte schijfremmen in een behuizing die ze tegen stof en water beschermt. Meer over deze keuze leest u in heftruck voor een stoffige of vuile werkomgeving.

Aanbouwapparatuur voor hout

• Vorkversteller en zijverschuiver: om de vorken wijd te zetten voor lange pakketten en de last zijwaarts te plaatsen. Ze staan in de optielijsten van de D-9VB en van de 60B-X tot en met 90B-X. Met zijverschuiver heft de 80B-XL 7.550 in plaats van 8.000 kg (bij 900 mm, tweetraps mast tot 4.525 mm).
• Langere vorken of verlengvorken: voor diepe pakketten en plaatmateriaal. Leverbaar zijn vorken van 900 tot 2.300 mm (D-9VB), 1.200 tot 2.400 mm (60B-X tot en met 90B-X) en 1.200 tot 2.600 mm (70D-9V). Voor incidenteel gebruik zijn er verlengvorken; reken dan met het verschoven lastzwaartepunt.
• Vorkenrotator: om bakken met zaagsel of resthout te legen. Zie vorkenrotator voor heftruck.

Elk aanbouwdeel verlaagt de toegelaten last. Het Arbobesluit vraagt dat de toegelaten last voor elke gebruikelijke configuratie leesbaar op of bij de bedieningsplaats staat (art. 7.18). Een rotator heeft extra hydraulische functies nodig: de D-9VB heeft standaard een ventielblok met 3 spoelen, met 4 of 5 als optie.

Veiligheid en regels: houtstof, brand en explosiegevaar

Houtstof ontstaat bij zagen, schuren, boren en schaven. Volgens Arboportaal is stof van hardhout, zoals beuken en eiken, sinds 1998 geclassificeerd als kankerverwekkend. Voor hardhoutstof geldt een wettelijke grenswaarde van 2 milligram per kubieke meter als gemiddelde over 8 uur, en de werkgever beoordeelt de blootstelling in de RI&E.

Houtstof kan ook exploderen. Arboportaal noemt een laag van een halve millimeter al genoeg voor explosiegevaar en adviseert stof op te zuigen in plaats van te vegen. Kan in een ruimte een explosieve atmosfeer ontstaan, dan legt u de risico’s vast in een explosieveiligheidsdocument (Arbobesluit art. 3.5c) en deelt u die gebieden in gevarenzones in (art. 3.5d). In de zones 20, 21 en 22 voor brandbaar stof mag alleen apparatuur worden gebruikt van de categorie die bij de zone hoort (art. 3.5e). Wat dat voor een heftruck betekent, leest u op onze pagina over de ATEX-heftruck.

Ook brand verdient aandacht. Kunnen een mobiel arbeidsmiddel of de lading brandgevaar voor personen opleveren, dan hoort er een doeltreffend brandblusmiddel op de machine, tenzij er een op korte afstand op de werkplek is (art. 7.17b). De D-9VB-diesels hebben een schakelaar om de roetfilterregeneratie met hete uitlaatgassen uit te stellen in een gebied met mogelijk brandgevaar. Bij de li-ion B-X bewaakt het accusysteem temperatuur en stroom en schakelt het bij rook, koolmonoxide of te hoge temperatuur een automatisch blussysteem in.

Binnen bij zaag- en schaaflijnen geldt verder dat een verbrandingsmotor alleen mag draaien als er voldoende schone lucht is (art. 7.17c). Voor de houthandel en de timmerindustrie hebben werkgevers en werknemers een arbocatalogus opgesteld; die van de timmerindustrie behandelt onder meer houtstof en arbeidsmiddelen.

Welke Hyundai past bij welke situatie?

Checklist voor uw aanvraag

1. Lengte, breedte, diepte en gewicht van de zwaarste pakketten, en de houtsoort.
2. Hoe u de pakketten opneemt, dwars of in de lengte, en welke vorkspreiding en vorklengte u nodig heeft.
3. De breedte van doorgangen, deuren en stellingvakken als u lange pakketten dwars rijdt.
4. De stapelhoogte binnen en buiten.
5. De ondergrond en hellingen op het terrein.
6. Stof: de zone-indeling uit uw explosieveiligheidsdocument en hoe u schoonmaakt.
7. Draaiuren, diensten en laadmogelijkheden.
8. Aanbouwdelen: zijverschuiver, vorkversteller, langere vorken of rotator.

Stuur deze gegevens mee met uw aanvraag of bel 0168 467 467. U ontvangt binnen 24 uur een voorstel, voor kopen, leasen of huren.
